Cómo Calcular la Viscosidad Mínima de Aceites para Rodamientos

Últimas publicaciones

Para la lubricación de rodamientos se utilizan generalmente aceites refinados con buena estabilidad química para el óptimo funcionamiento de la maquinaria.

Por eso, un experto en Tribología y Lubricación nos explica cómo se debe saber calcular la viscosidad mínima del aceite para los rodamientos.

La serie Techgnotips, a diferencia de otros artículos o “tips” que pueda encontrar, tiene como objetivo el APORTAR HERRAMIENTAS PRACTICAS DE APLICACION INMEDIATA PARA INCREMENTAR LA CONFIABILIDAD TRIBOLOGICA de la maquinaria, sin abundar en largos textos explicativos que no se tiene el tiempo de leer y si, en cambio el proporcionar a Ud.

PROGRAMAS DE CALCULO que están en la WEB (www.grupo-techgnosis.com) y que puede bajar a sus dispositivos como Smartphones, Tablets, Lap Tops, etc., tanto en ambiente Android como iOs.

Explicación Teórica

En los rodamientos se tienen condiciones de lubricación elastohidrodinámica, la presión es tan alta en el punto de contacto de la bola (o rodillo) con la pista, que la bola se deforma y la viscosidad del aceite se hace infinita (estado sólido), ello ocurre en la denominada Zona Hertziana. Dado o anterior, asegurar que se tiene la viscosidad mínima necesaria es fundamental para asegurar que no haya contacto metal-metal entre la bola (o rodillo) y la pista y se dañe el rodamiento. La fórmula que permite calcular la viscosidad RECOMENDADA DE USO necesaria en cSt a la temperatura de operación (TO) es : Donde:

Cómo Calcular la Viscosidad Mínima de Aceites para Rodamientos - Grafico 01
  • VR = Viscosidad recomendada de uso a la temperatura de operación en cSt
  • RPM= Revoluciones por minuto a las que gira el rodamiento
  • Dm = Diámetro medio = (D + d) / 2 en mm

Ejemplo de Aplicación Práctica

Cómo Calcular la viscosidad Mínima de Aceites para Rodamientos - Grafico 02

1. En un motor vertical se tiene un rodamiento lubricado con aceite. Es un rodamiento 6012, gira a 1800 RPM y la temperatura de operación es de 70 °C. Determinar la Viscosidad RECOMENDADA DE USO tanto a la temperatura de operación, como en referencia ISO (cSt @ 40 °C).

Uso del software de cálculo

Abrir archivo de Excel adjunto.

Cómo Calcular la Viscosidad Mínima de Aceites para Rodamientos - Grafico 03
  • Paso 1: Capturar el diámetro exterior del rodamiento (D) en mm. Celda en amarillo.
  • Paso 2: Capturar el diámetro interior del rodamiento (d) en mm. Celda en amarillo.
  • Paso 3. Capturar las RPM a las que gira el rodamiento. Celda en amarillo.
  • Paso 4: Ver el resultado de la Viscosidad RECOMENDADA a la TO en cSt

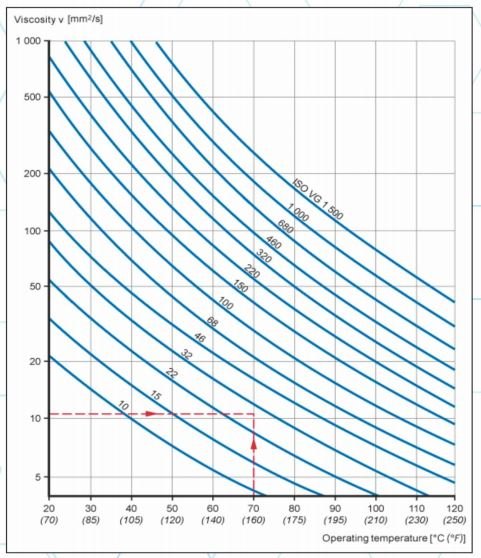

  • Paso 5: Ver en la Gráfica adjunta el grado ISO correspondiente @ TO. RESPUESTAS A EJERCICIOS:  Viscosidad RECOMENDADA de uso @ TO= 28 cSt De Gráfica, con VR= 28 cSt y a una TO de 70 °C, obtenemos (se lee el grado ISO más cercano al punto de intersección) que se requiere un aceite ISO 100.

Gráfico del cálculo

Referencias Bibliográficas * Páramo, José. Tribología Centrada en Confiabilidad RCTI – Lubricación de Clase Mundial bajo Metodología RCT publicado por Grupo Techgnosis. * Páramo, José. Gestión Tribológica de Activos. Publicado por Asset Tribological Management SA de C:V. Manuel SKF

Cómo Calcular la Viscosidad Mínima de Aceites para Rodamientos - Grafico 04

Por José Páramo
Ingeniero Químico y Presidente de Techgnosis International quien cuenta con más de 20 años de experiencia en el ramo de lubricación. Ha participado a nivel México y América Latina en empresas como Texaco, Shell, Exxonmobil, en áreas como formulación, desarrollo, fabricación, aplicación y ventas de lubricantes. Igualmente es consultor industrial para empresas de Estados Unidos y Latino América.
